Плиты перекрытия пустотного настила ПК 50-15-8АтVт-а по серии 1. 141-1В, используются для перекрытия различных одноэтажных и многоэтажных зданий (частных домов, торговых и промышленных зданий, гаражей) с целью создания устойчивого пола, который выдержит нагрузку 800 кг/м².

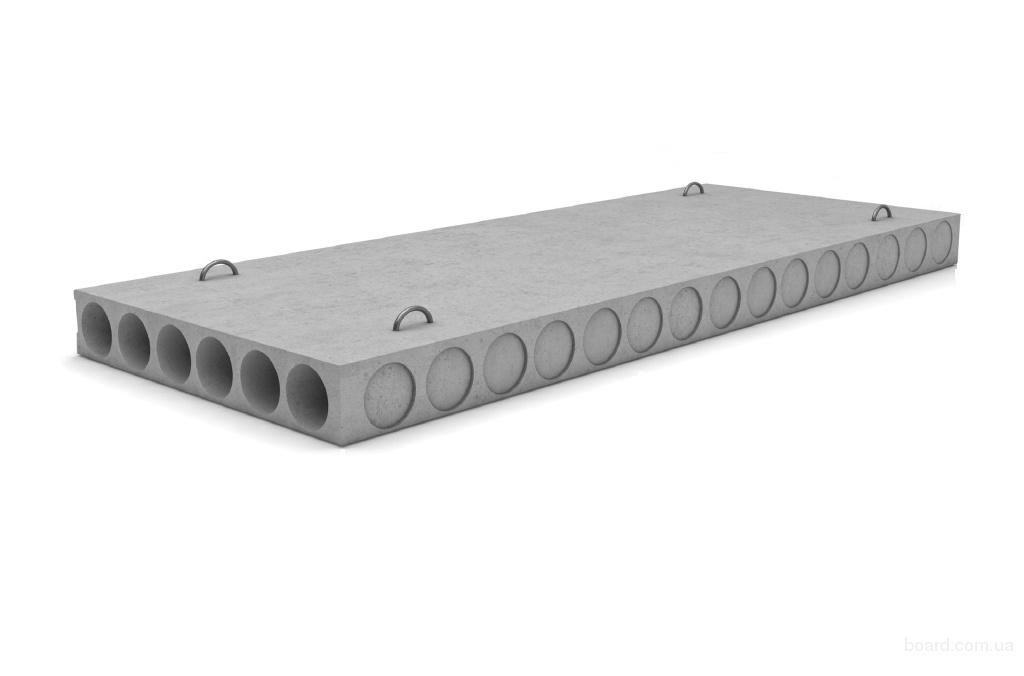

Железобетонная плита перекрытия ПК 50-15-8АтVт-а — это многопустотная конструкция с круглыми продольными полостями, предназначенная для межэтажных перекрытий в жилых, общественных и промышленных зданиях. Она отличается повышенной прочностью благодаря использованию напрягаемой арматуры и тяжёлого бетона.

Технические характеристики

• Длина: 4980 мм (50 дм с округлением до целого числа).
• Ширина: 1490 мм (15 дм с округлением до целого числа).
• Высота (толщина): 220 мм.
• Расчётная нагрузка: 800 кгс/м² (8 кПа).
• Вес: 2380 кг.
• Объём: 1,63 м³.
• Класс бетона по прочности на сжатие: В15 (М200).
• Морозостойкость: F200.
• Водонепроницаемость: минимум W4.
• Класс арматуры: АтV — напрягаемая арматура, которая повышает прочность плиты.

Особенности конструкции

• Пустоты. Продольные округлые полости уменьшают вес плиты, улучшают тепло- и звукоизоляцию, а также позволяют прокладывать инженерные коммуникации (кабели, трубы и т. д.).
• Армирование. В плите используется напрягаемая арматура класса АтV в виде сварных каркасов и сеток. Это обеспечивает повышенную прочность и устойчивость к деформациям.
• Технология изготовления. Плиты производятся в металлических опалубках (металлоформах). После заливки бетона и вибрации металлоформу помещают в пропарочную камеру для обработки паром (около 6–7 часов), затем готовую плиту извлекают.
• Уплотняющие вкладыши. Индекс «а» в маркировке означает, что торцы плит заделаны бетонными вкладышами (цилиндрическими «затычками») для защиты пустот.

Маркировка

Расшифровка условного обозначения ПК 50-15-8АтVт-а:

• ПК — плита перекрытия с круглыми пустотами;
• 50 — длина в дециметрах (4980 мм);
• 15 — ширина в дециметрах (1490 мм);
• 8 — расчётная нагрузка в кгс/м² (800 кгс/м²);
• АтV — класс напрягаемой арматуры;
• т — тяжёлый бетон;
• а — наличие уплотняющих вкладышей у отверстий плит.

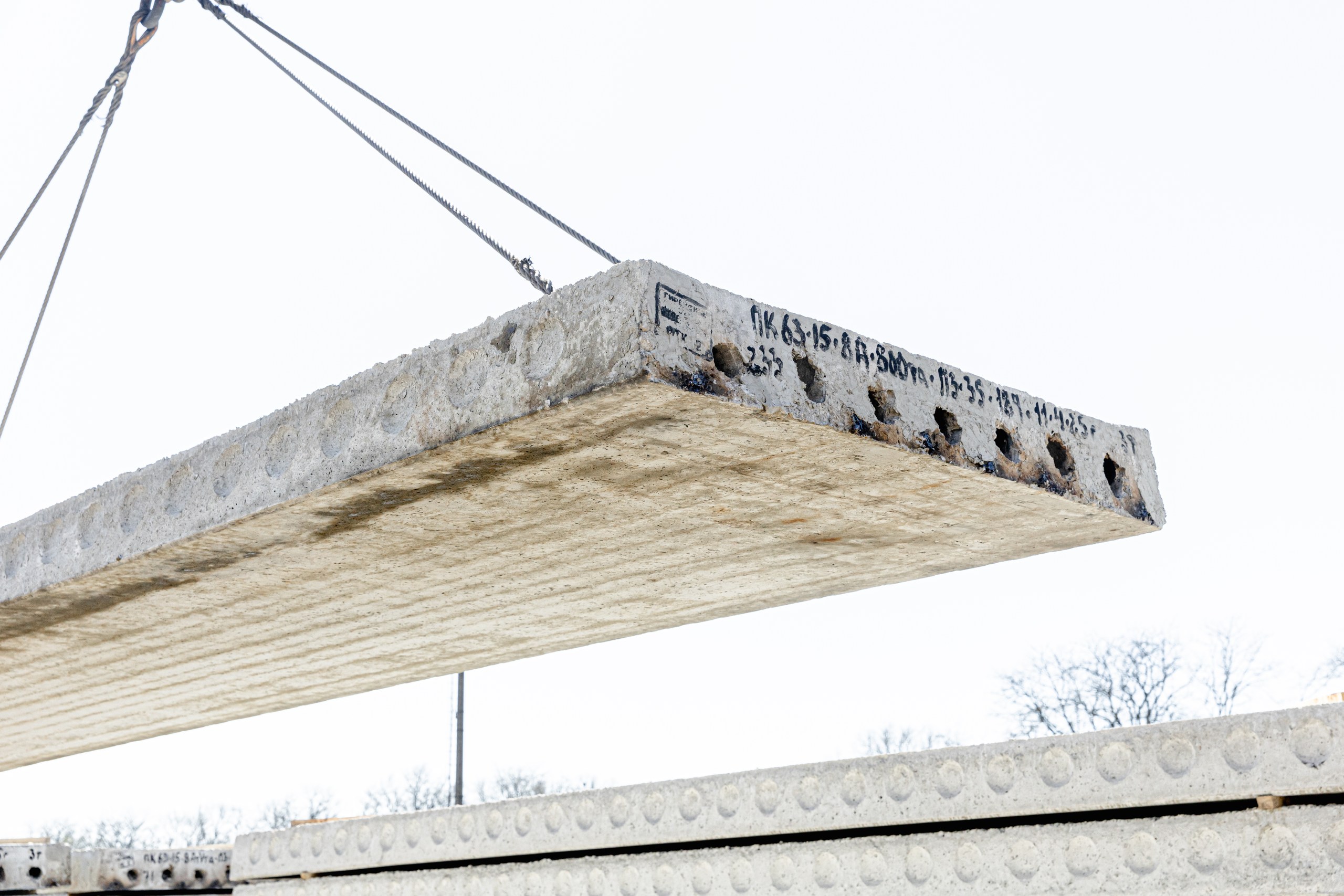

На торцевой грани плиты также указываются масса, марка бетона, дата выпуска и товарный знак производителя.

Применение

Плиты ПК 50-15-8АтVт-а подходят для:

• межэтажных перекрытий в кирпичных, бетонных и блочных зданиях;
• строительства частных домов, торговых и промышленных зданий, гаражей;
• использования в каркасных зданиях с сечением колонн 400×400 мм и 400×600 мм;
• применения в сейсмических районах строительства.

Плиты устанавливают только в горизонтальном положении. Заделка плит производится с дополнительным утеплением торцов на глубину не менее 90 мм.

Преимущества

• Сниженный вес по сравнению с цельными плитами идентичного размера, что уменьшает нагрузку на фундамент и несущие конструкции.
• Высокая прочность благодаря использованию бетона высокой прочности и напрягаемой арматуры.
• Правильная геометрия, облегчающая складирование и монтаж.
• Улучшенные теплоизоляционные и звукоизоляционные свойства за счёт воздушных прослоек в пустотах.
• Возможность прокладки инженерных коммуникаций внутри плиты.
• Устойчивость к коррозии и усадке, что увеличивает срок службы.

Хранение и транспортировка

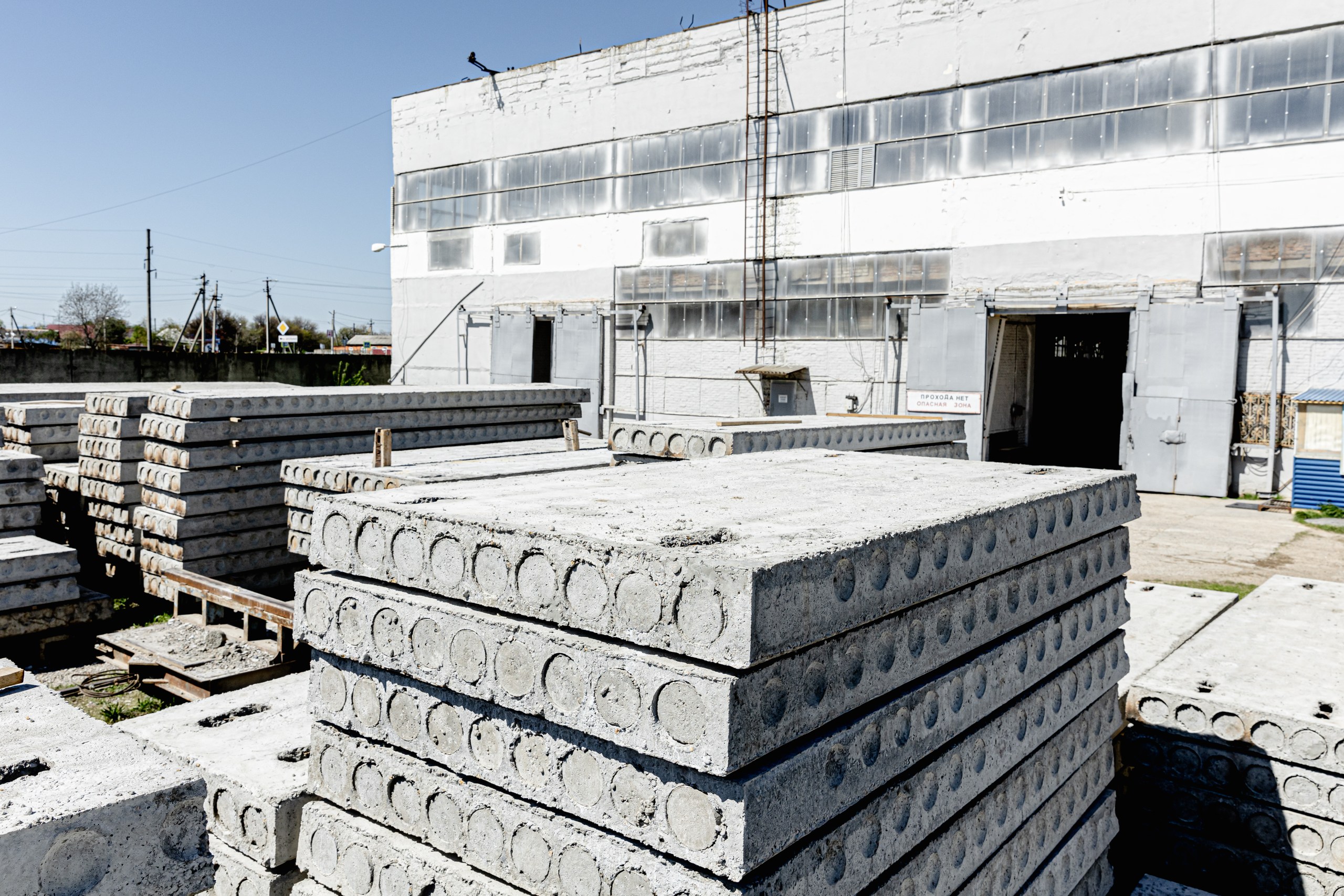

Плиты рекомендуется хранить в специально оборудованных складских помещениях. При отсутствии таковых их следует размещать под крышей, навесом или под укрывающей плёнкой. Складирование осуществляется штабелями в горизонтальном положении, высотой не более 2,5 м, с прокладкой деревянных прокладок толщиной не менее 30 мм между изделиями.

Транспортировка плит производится спецтранспортом в горизонтальном положении с надёжной фиксацией всех элементов. Слои прокладывают изолирующим материалом.
