Плиты перекрытия пустотного настила ПК 54-15-8АтVт-а по серии 1. 141-1В, используются для перекрытия различных одноэтажных и многоэтажных зданий (частных домов, торговых и промышленных зданий, гаражей) с целью создания устойчивого пола, который выдержит нагрузку 800 кг/м².

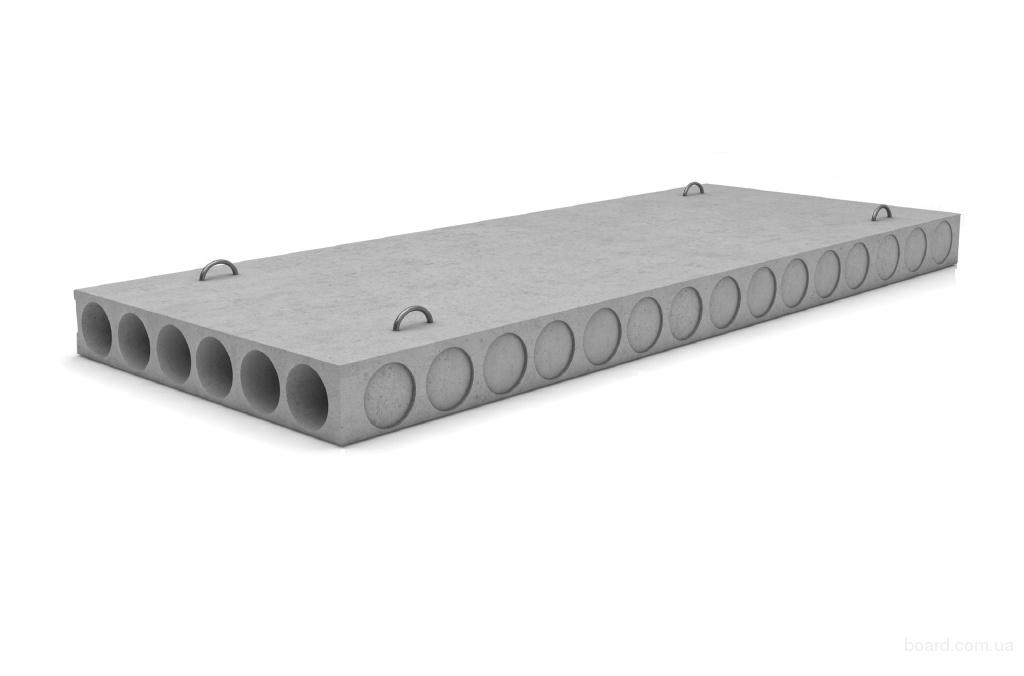

Железобетонная плита перекрытия ПК 54-15-8АтVт-а

Многопустотная плита перекрытия ПК 54-15-8АтVт-а — надёжное решение для межэтажных перекрытий в жилых, общественных и промышленных зданиях. Конструкция с круглыми пустотами сочетает высокую прочность, тепло- и звукоизоляционные свойства, а также позволяет прокладывать инженерные коммуникации.

Технические характеристики

• Длина: 5380 мм (54 дм с округлением).

• Ширина: 1490 мм (15 дм с округлением).

• Высота (толщина): 220 мм.

• Расчётная нагрузка: 800 кгс/м² (без учёта собственного веса).

• Вес: 2525 кг.

• Объём бетона: 1,01 м³.

• Геометрический объём: 1,764 м³.

• Марка бетона: М200 (класс по прочности на сжатие В15–В20).

• Морозостойкость: F50 (не менее 50 циклов замораживания‑оттаивания).

• Водонепроницаемость: W2 (при стандартных условиях), до W6 с добавлением специальных присадок.

• Огнестойкость: 1–2 класс.

• Глубина опоры на каркас: минимум 90 мм.

Особенности конструкции

• Пустоты. Круглые продольные полости диаметром 120-140 мм уменьшают вес плиты, улучшают тепло- и звукоизоляцию, позволяют прокладывать коммуникации (кабели, трубы и т. д.).

• Армирование. Напрягаемая арматура класса АтV в виде сварных каркасов и сеток (типы С1, С2, С15), а также стержни Т9 и Т10 обеспечивают высокую прочность и устойчивость к деформациям. Защитный слой бетона до арматуры — 20 мм.

• Закладные элементы. 4 монтажные петли типа П2 для подъёма и монтажа [1]. При необходимости — вырезы на боковых сторонах для крепления к соседним плитам .

• Торцы. Могут быть открытыми или заделаны бетонными вкладышами (цилиндрическими «затычками») для защиты пустот — это отражено в маркировке индексом «а» .

Маркировка

Расшифровка обозначения ПК 54-15-8АтVт-а:

• ПК — плита круглопустотная;

• 54 — длина в дециметрах (5380 мм);

• 15 — ширина в дециметрах (1490 мм);

• 8 — расчётная нагрузка в кгс/м² (800 кгс/м²);

• АтV — класс напрягаемой арматуры;

• т — тяжёлый бетон;

• а — наличие уплотняющих вкладышей у отверстий плит.

На боковой грани плиты также указываются масса (2525 кг), марка бетона, дата выпуска и товарный знак производителя.

Применение

Плиты ПК 54-15-8АтVт-а подходят для:

• межэтажных перекрытий в кирпичных, бетонных и блочных зданиях (керамзитобетон, газобетон и т. п.);

• строительства коттеджей, гаражей, овощехранилищ и других объектов частного сектора;

• устройства лоджий, балконов, карнизов и эркеров;

• ремонта и создания теплотрасс (при соответствующей гидроизоляции).

Рекомендуются для регионов с умеренным и холодным климатом, а также районов с высокой влажностью и резкими температурными перепадами. Допустимо использование в зонах с сейсмической активностью.

Преимущества

• Сниженный вес относительно цельных плит — уменьшает нагрузку на фундамент и несущие конструкции.

• Высокая прочность благодаря напрягаемой арматуре АтV и бетону М200.

• Теплоизоляция. Воздушные прослойки в пустотах снижают теплопотери, что важно для отапливаемых помещений.

• Звукоизоляция. Пустоты эффективно гасят акустические колебания.

• Функциональность. Возможность прокладки коммуникаций внутри пустот.

• Долговечность. Устойчивость к коррозии, усадке и агрессивным средам (при использовании бетона с присадками W6).

• Правильная геометрия — облегчает складирование, транспортировку и монтаж.

• Готовая поверхность — не требует дополнительной обработки перед отделкой (покраска, оклейка обоями и т. д.).

Производство и контроль качества

Плиты изготавливаются в заводских условиях по ГОСТ 9561-91 и Серии 1.141.1-1 (Выпуск 63).

Этапы производства:

1. Подготовка арматурных каркасов и сеток.

2. Формование в стальных опалубках.

3. Заливка тяжёлого бетона М200.

4. Вибрирование и тепловая обработка (пропарка в камере 6–7 часов).

5. Распалубка и маркировка.

Контроль качества включает:

• проверку прочности бетона (на сжатие, передаточную и отпускную);

• оценку сварных соединений и толщины защитного слоя;

• осмотр поверхности на наличие раковин (допуск — не более 15 мм в диаметре) и сколов рёбер (допуск — 50 мм длиной и 10 мм глубиной).

Каждая партия сопровождается техническим паспортом с указанием характеристик, даты изготовления и сертификатов соответствия.

Хранение и транспортировка

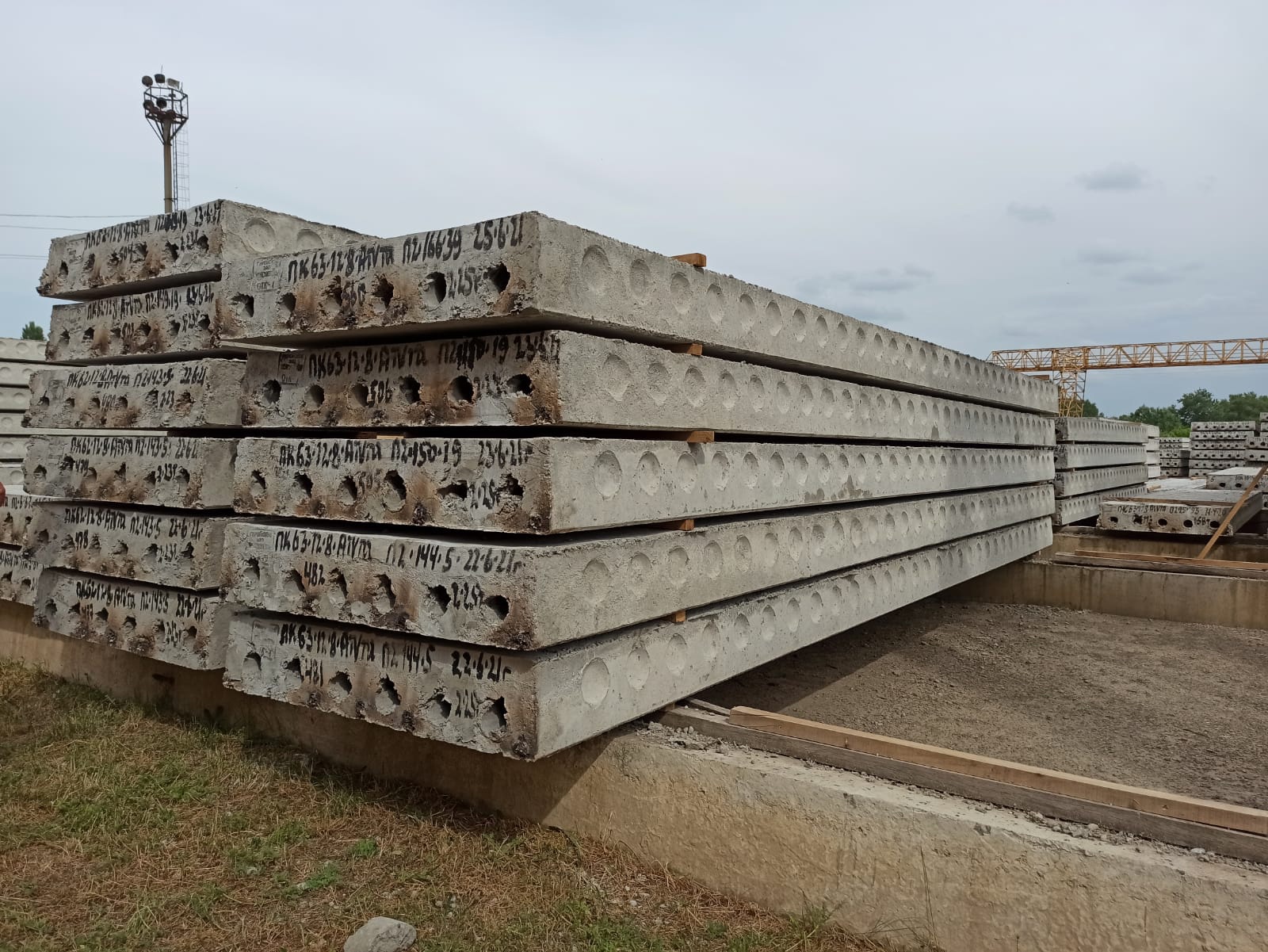

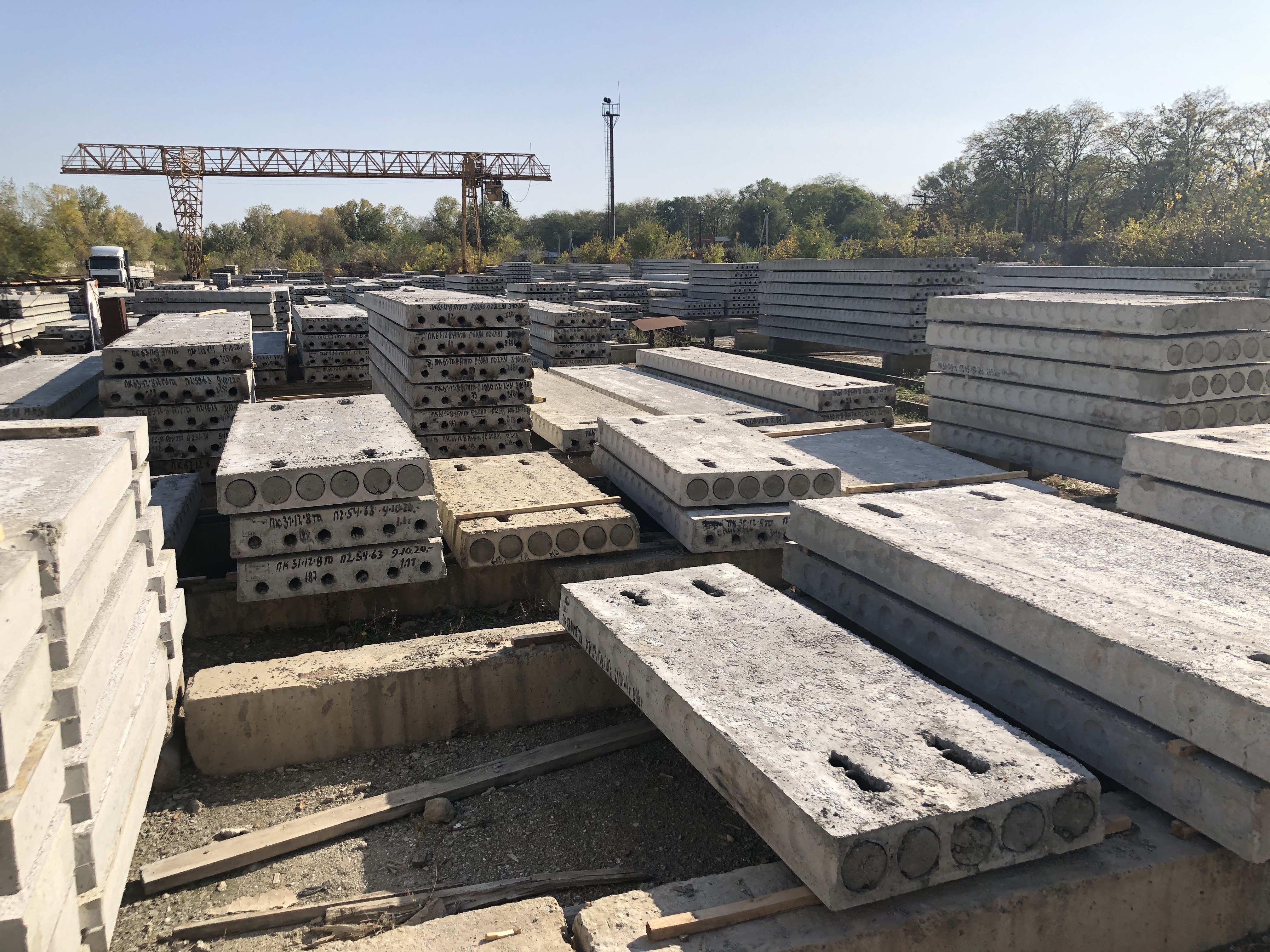

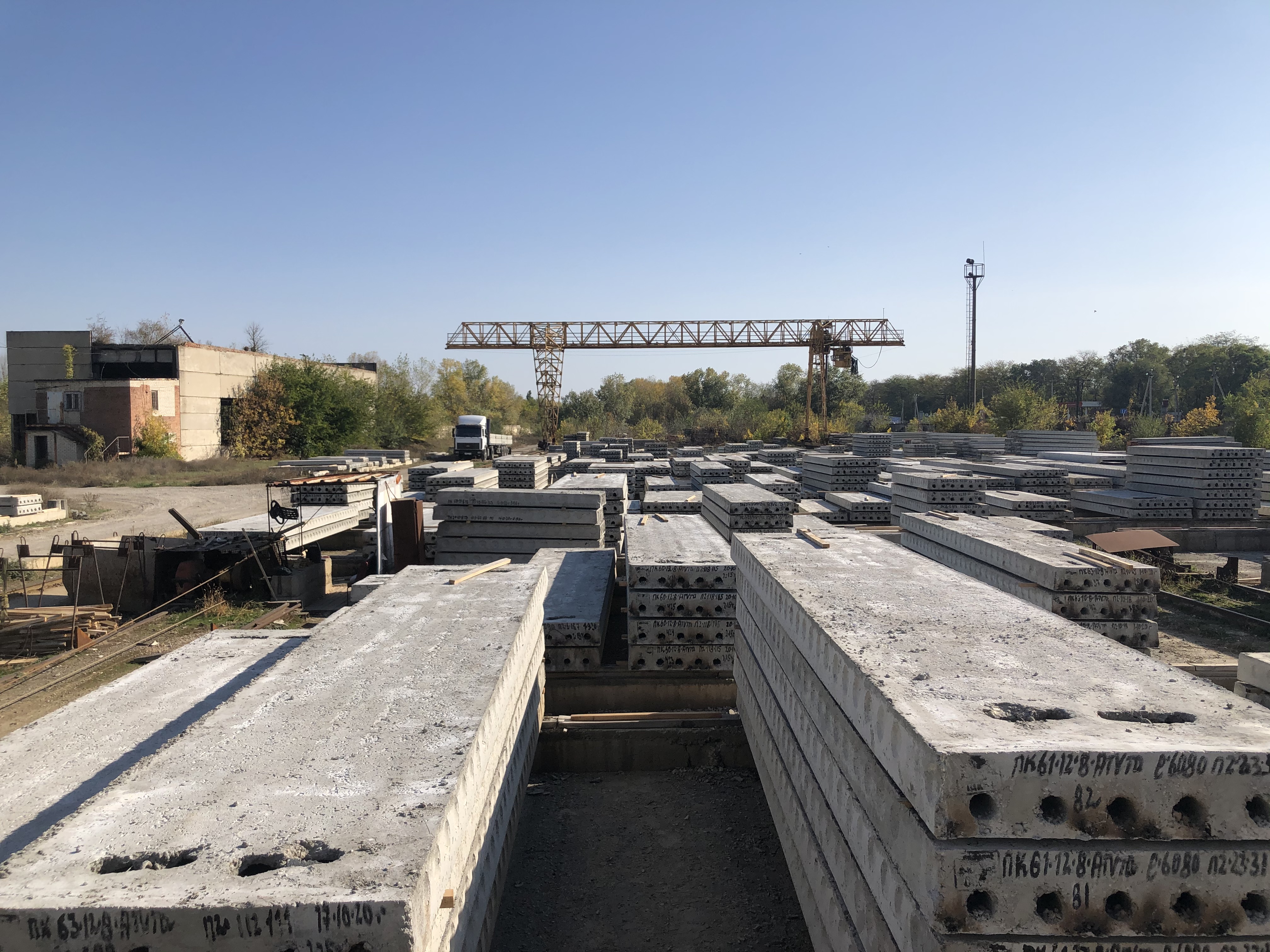

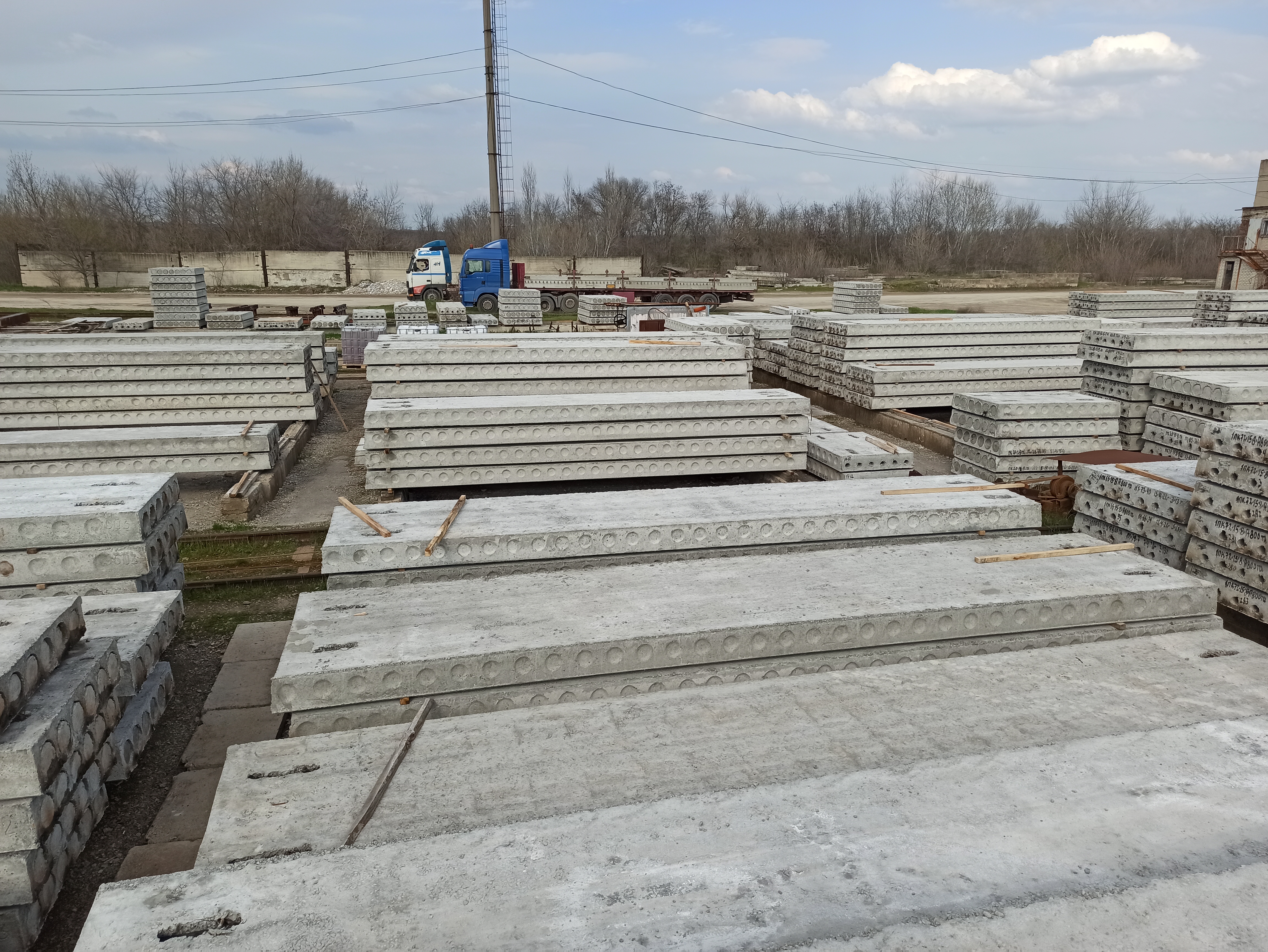

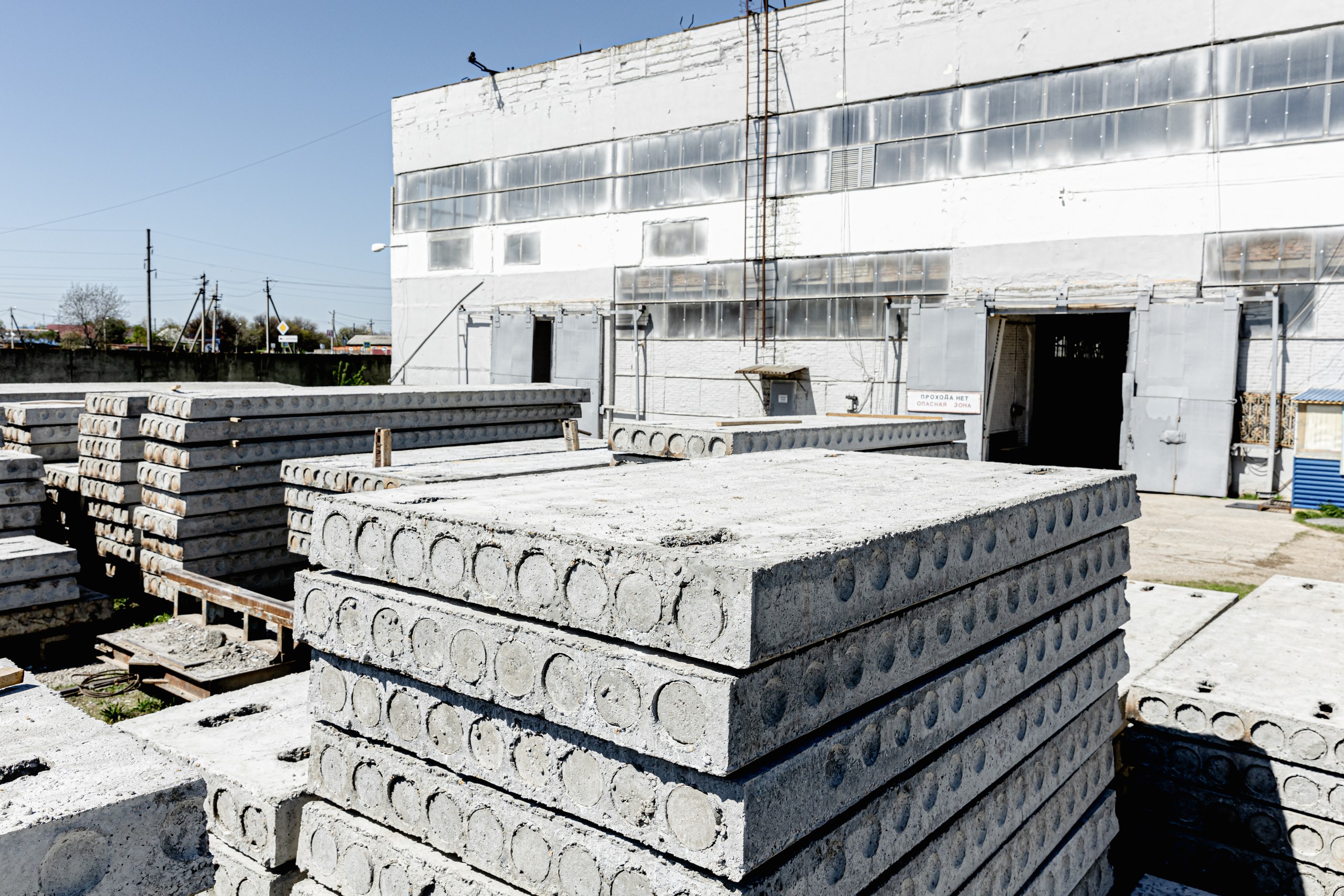

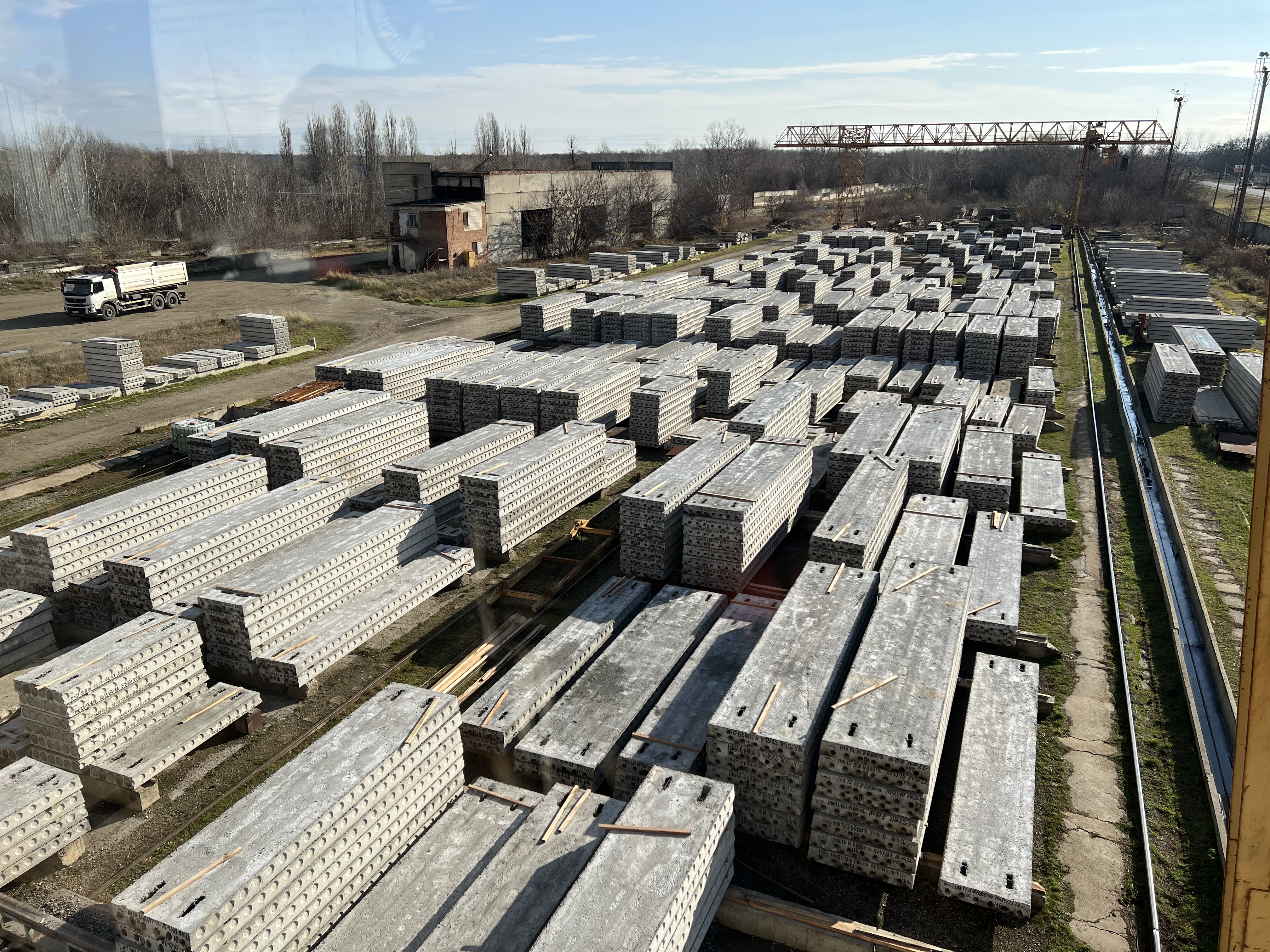

• Хранение: в горизонтальном положении в штабелях высотой до 8 штук. Между слоями — деревянные прокладки толщиной не менее 30 мм, размещённые под монтажными петлями.

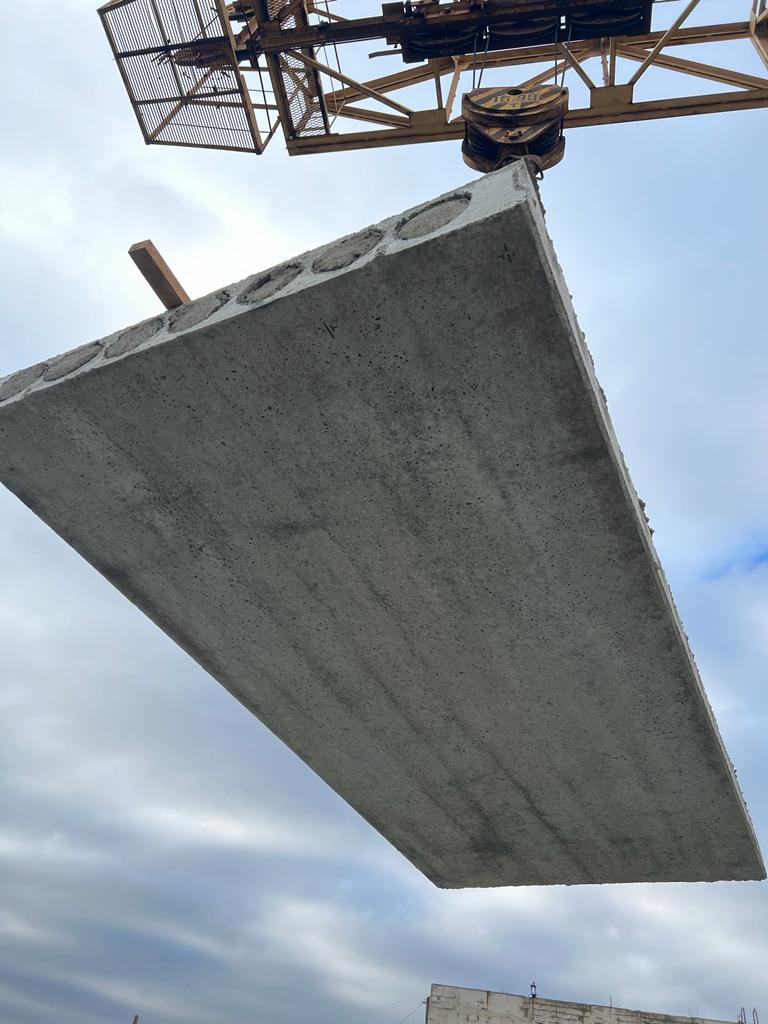

• Транспортировка: спецтранспортом с надёжной фиксацией плит. Погрузочно‑разгрузочные работы выполняются с соблюдением техники безопасности, чтобы избежать повреждения пустот и рёбер.

Важно! Перед выбором плиты проконсультируйтесь с инженером-строителем: необходимо учесть нагрузку, климатические условия, тип здания и требования проекта.
